陶瓷电容测试仪6632
<
>
详细信息
6632精密阻抗分析仪，支持各式各样的测试治具与配件，例如可搭配介电系数治具，使PCB板设计人员能充分了解材料的介电特性以便的Layout线路，减少产品不良的情况发生，导磁系数治具，各种环形磁芯或铁氧体磁芯及电磁屏蔽涂层材料的导磁系数量测，和悬臂治具，各种尺寸贴片组件或电路板上组件阻抗量测。让量测步骤变得更为简易及快速。6632为分析电子组件、和材料特性不可或缺的量测神器。
产品详情| 测试频率 | 6632-3/3G/3GS | 10Hz ~ 3MHz |
| 6632-5/5G/5GS | 10Hz ~ 5MHz | |
| 66632-10/10G/10GS | 10Hz ~ 10MHz | |
| 6632-20/20G/20GS | 10Hz ~ 20MHz | |
| 6632-30/30G/30GS | 10Hz ~ 30MHz | |
| 最小分辨率 | 100mHz, 6位频率输入 | |
| 准确度 | 7 ppm±100mHz | |
| 基本测量准确度 | ±0.08% | |
| AC量测 | 测试信号电压范围 | 10mV-2Vrms |
| 电压最小分辨率 | 1mV | |
| 准确度 |
ALC ON：6％*设定电压±2mV ALC OFF：10％*设定电压±2mV |
|
| 测试信号电流范围 | 200µA - 20mArms | |
| 电流最小分辨率 | 10µA | |
| 准确度 |
ALC ON：6％*设定电流±20µA ALC OFF：10％*设定电流±20µA |
|
| 测量时间(最快) | < 3mS | |
| 输出阻抗 | 可切换25Ω、100Ω(标称值) | |
| 测试参数 | |Z|(阻抗)、|Y|(导纳)、θ(相位角)、X(电抗)、R(串并联电阻)、G(电导)、B(电纳)、L(电感)、D(损耗因子)、Q(品质因子)、DCR(直流电阻)、C(电容)、Vdc-Idc(直流电压电流)、ESR(等效串联电阻)、ε (相对介电系数)、μr (相对导磁系数) | |
| 测量模式 | Meter模式、多步列表、图形扫描(G系列)、等效线路(GS系列) | |
| 校准功能 | 开路、短路、负载 | |
| 等效电路 | 串联、并联 | |
| 等效电路模型分析(选购) | 三组件(4种模型)、四组件(3种模型) | |
| 多步列表测试 | 50组多步测试设定（每组15个测试步骤） | |
| 内建直流偏置电压 | -12到+12V, 100Hz to 30MHz | |
| PC LINK/CPK报表环境 | 选购 | |
| 内部储存内存 | 100组LCR仪器设定文件 | |
| 外部USB内存 | LCR仪器设定文件、BMP图像、测试数据 | |

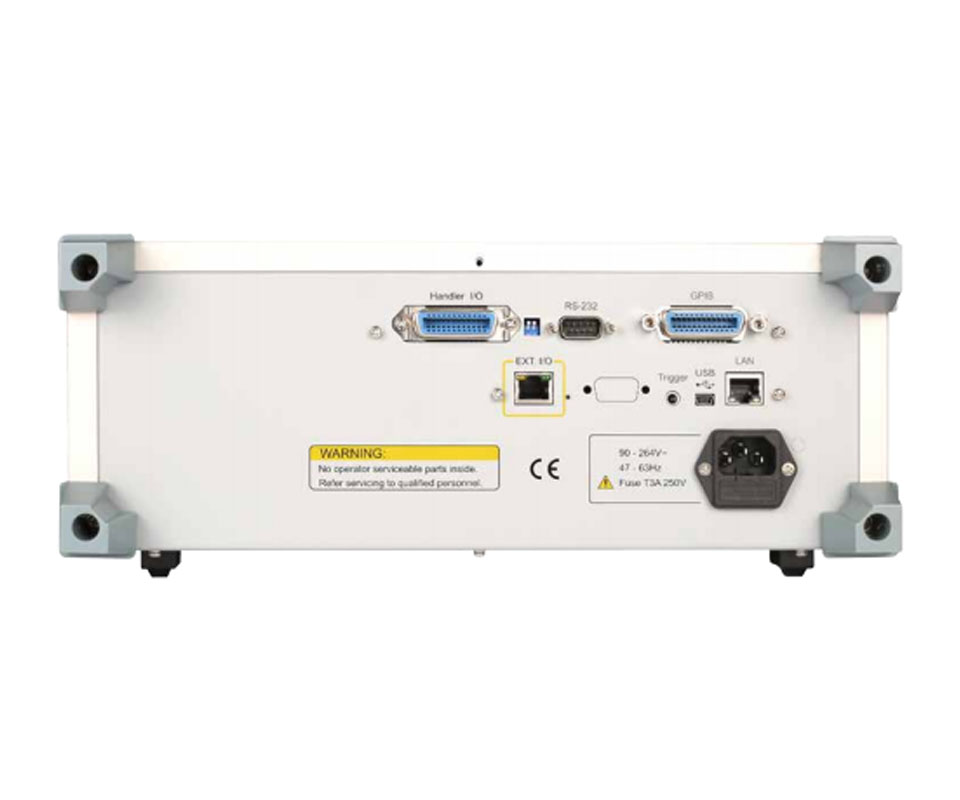

| 界面 | I/O界面 | Handler |
| 串行通讯接口 | USB、RS232 | |
| 并行通讯接口 | GPIB | |
| 显示器 | 7.0”TFT, 800x480彩色屏幕 | |
| 操作环境 | 温度:10℃～40℃,湿度:≦80%RH | |
| 电源要求 | 电压 | 90V～264Vac |
| 频率 | 47Hz ~ 63Hz | |
| 功耗 | 低功耗设计：最大30W (标称值) | |
| 体积(W*H*D) | 359x147x343 mm | |
| 重量 | 3.95 kg | |
