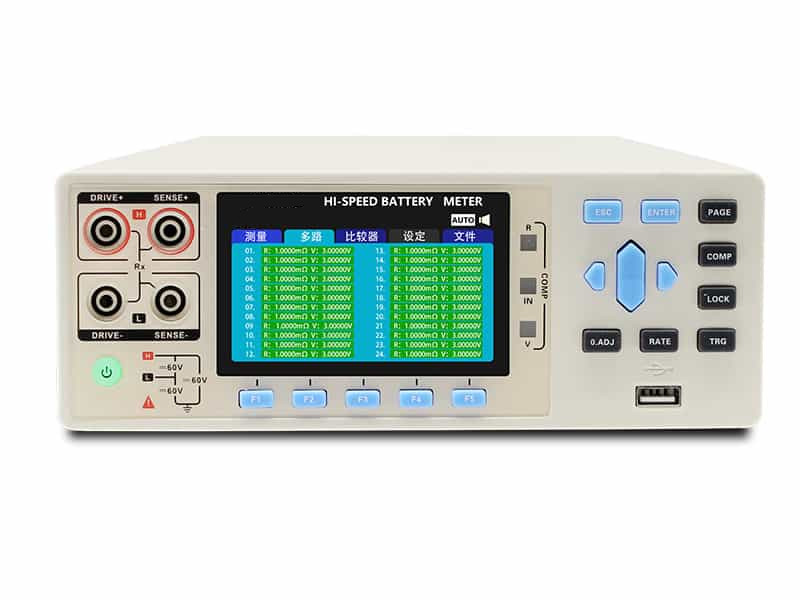

TSK3563/A系列多路内阻测试仪
<
>
详细信息
概 述 (OVERVIEW)
TSK3563/A-12H/24H多路电池测试仪可迅速完成最大24路电池的内阻和电压分选测试，基于经典型TSK3563完全相同的测试电路，该款设备的测试速度和精准性在业内处于领先地位，是自动化测试配套厂家的理想配套工具。特 性 (FEATURES)
TSK3563/A多路电阻测试仪既可以单路测试又可以多路测试， 单卡12路四端测试；最多24路测试。
● 标配各种接口适用于自动化测试设备
● 抗干扰能力强
● 交流四端子法，高精度测低电阻
● 具有自动测试功能
● 分辨率高,稳定性好
● 最高测试分辨率可达0.1μΩ
● TSK3563A多路测试仪最大测试电压可达300V
规格选型表
| 型 号 | 通 道 | 适用范围 | 性能特点 | |
| TSK3563 | 单路 | 通用 | 单路测试，适用各种规格电池 | |
| TSK3563/A-12H | MOS管 | 12路 | 单体电芯 | 扫描速度快，MOS管耐用 |
| 继电器 | 串联电池组 | 速度稍慢，耐压高 | ||
| TSK3563/A-24H | MOS管 | 24路 | 单体电芯 | 扫描速度快，MOS管耐用 |
| 继电器 | 串联电池组 | 速度稍慢，耐压高 | ||
应 用 (APPLICATION)
用于高压电池组和电池模块检查用于各种电池高速量产检查
用于大中小型（低阻抗）元件检查和高速量产检查
用于燃料电池组检查
用于电池的研究开发测量
同时高速检查内部电阻(IR)和电池电压(OCV)
用于大中小型（低阻抗）元件检查和高速量产检查
用于燃料电池组检查
用于电池的研究开发测量
同时高速检查内部电阻(IR)和电池电压(OCV)
规格(SPECIFICATION)
| 型 号 | TSK3563 | TSK3563A | TSK3563B | TSK3564 | |
| 显 示 | 3.5英寸 TFT-LCD显示 | ||||
| 测试参数 | 交流电阻、直流电压 | ||||
| 内阻 | 基本精度 | 0.30% | |||
| 范 围 | 0.1μΩ ~3kΩ | ||||
| 电压 | 基本精度 | 0.01% | |||
| 范 围 | 10μV~60V | 10μV-300V | 10μV-800V | 10μV-1000V | |
| 信号源 | 测量电流频率:1kHz±0.2Hz; 开路电压:<5V；测试电流:<100mA交流电阻、直流电压 | ||||
| 量 程 | 3mΩ,30mΩ,300mΩ,3Ω,30Ω,300Ω,3kΩ; 7档全量程自动或手动测试模式 | ||||
| 测试速度 | 100次/秒,50 次/秒, 20 次/秒, 3 次/秒 | ||||
| 校 准 | 全量程内短路清零 | ||||
| 比较器 | 30组记录，4档分选，档计数 | ||||
| 其他功能 | 数据导出,储存在U盘中 | ||||
| 触发模式 | 内部触发、手动触发、外部触发、总线触发、自动触发 | ||||
| 接 口 | Handler接口 、 RS-232/485接口 、以太网接口 、U盘接口 | ||||
| 电 源 | 电压: 100V AC~256V AC; 频率: 50Hz/60Hz | ||||
| 额定功率 | 15VA | ||||
| 尺 寸 | 325 mm*215 mm*96.5 mm | ||||
| 重 量 | 3 kg | ||||
| 附 件 |
TSK9363A、TSK9800、PB36头、电源线、TSK934X-12-1.5m |
||||
